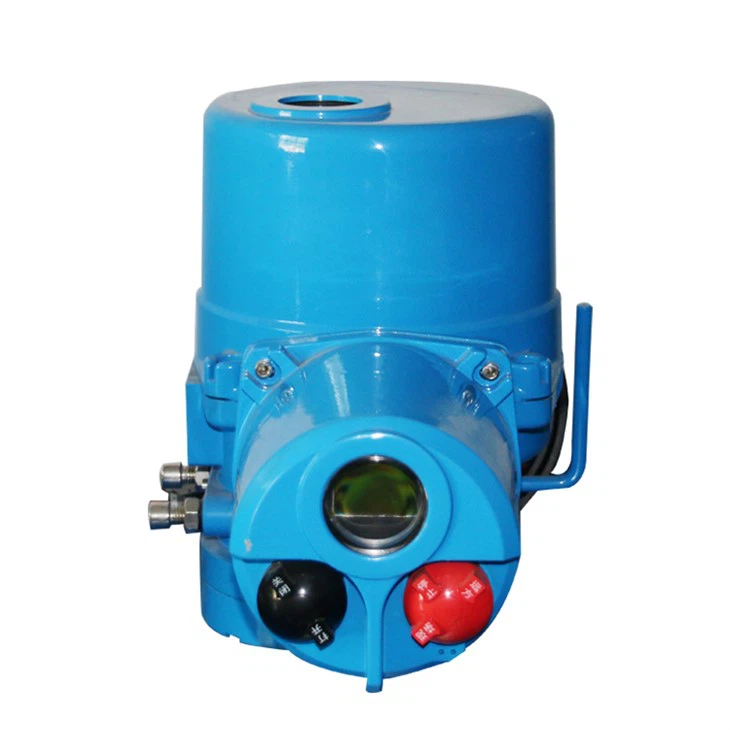

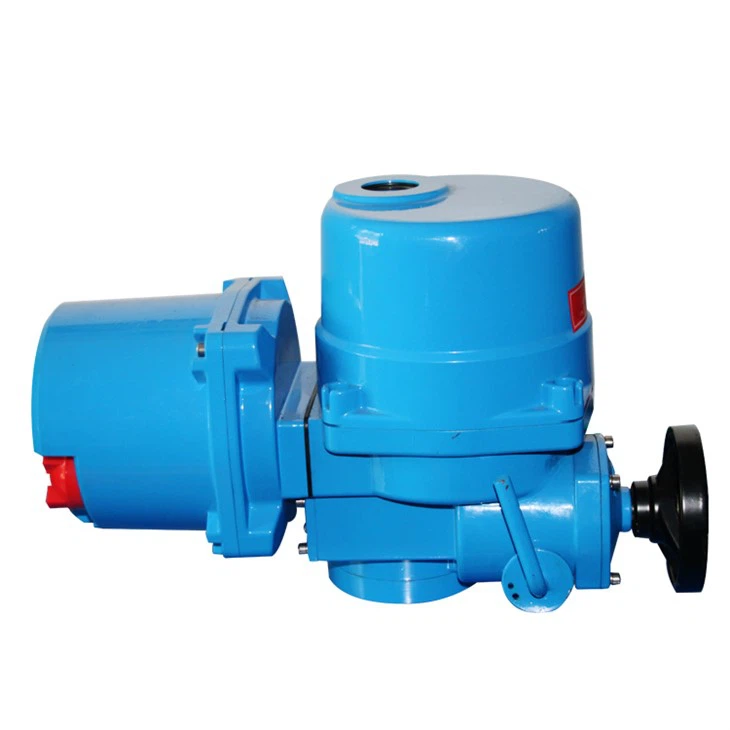

QT電気バルブアクチュエータ
QTシリーズ電気バルブアクチュエータ
QTタイプの部品ターン電気バルブアクチュエータは、90度回転するバタフライバルブ、ボールバルブ、プラグバルブ、その他のバルブを制御するのに適しています。この製品には、高効率、高い信頼性、高保護パフォーマンス、低ノイズなどの特性があります。敷地で動作するか、リモートで制御できます。石油、化学産業、発電所、水処理、製紙などのさまざまな産業で広く使用できます。
電気アクチュエーターの特徴
•コンパクトで堅牢な構造、高出力トルクを提供しながら軽量（最大10000NM）。
•広範囲のトルク変動（Min 60NMからMax 10000Nmまで）。
•深刻な産業環境に対して使用するための外部粉末コーティングを備えた内外の陽極酸化アルミニウム製ハウジング。
•エンクロージャーは、防水IP67（NEMA 4＆6）およびオプションの水密LP68を保護するラジアルシールとOリングを使用します。
•デュアルマウントベースLSO5211標準およびKV標準。
•簡単に機械加工および取り付けのための取り外し可能なドライブブッシング。
•ダブルワームギアリングによって提供されるセルフロック（ブレーキは不要）。
•自動デクルッチマニュアルパドロック可能なオート/マニュアルスイッチ可能レバーでハンドホイールをオーバーライドします。
•信頼できる機械的トルクセンシングシステムは、過負荷状態で安全な動作を提供します。
•大きなサイズのウィンドウとインジケーターは、遠くからのより良い位置表示を提供します。
•簡単な試運転とフェルド操作を提供するためのローカルポジションコントロールオプションの数。
•デジタル化された制御コンポーネント。
プロダクト構造
1。位置表示
バルブの開口部の程度を継続的に示す機械的指標。メカニズムはマルチステージギアで構成されており、幅広いターンに対応するために調整可能なギアが装備されています。
2。CAMおよびLIMITスイッチ
上部に2本のネジが付いていると固定されており、設定は簡単です。各カムは個別に設定できます。設定が完了すると、各カムは常にこの位置に残ります。
3。湿気のないヒーター
ヒーターがアクチュエータ内に取り付けられ、電気部品への内部凝縮の損傷を除去します。
4。端子ブロック
ユーザーの利便性のための十分な端末があり、緊密で信頼性の高いワイヤー接続を確保するために、最大22の端末があります。
5。トルクスイッチ
アクチュエーターがトルクを出力すると、両端に蝶のスプリンググループが付いたメインワームが衝突し、蝶のスプリングが圧縮され、ワームは出力トルクに比例した軸方向の変位を受けます。変位は、クランクからトルクシャフトの回転角に変換されます。対応するトルクスイッチは、トルクシャフトに取り付けられた調整可能なカムによってトリガーされ、オーバートルク保護を実現するか、トルク断層シグナル機能を送信します。
6。モーター
バルブ固有のモーターは、モーターの過熱によって引き起こされる損傷を防ぐために、短い起動速度、小さな慣性、および組み込みの熱プロテクターで、独立して分解できます。
7。ハンドホイール
ハンドホイールは出力シャフトを直接駆動して回転させ、デバッグまたは緊急事態でのバルブの手動操作に使用されます
8。ハンド/電気スイッチ
スイッチハンドルを押すと、クラッチとハンドホイールのメッシュを作成し、手動操作を入力できます。モーターが回転すると、クラッチは自動的に圧力下で電気作業状態に戻ります。 （スイッチハンドルは、誤動作を防ぐために電気位置にロックできます）。
設計機能と主な機能
シェル
硬い陽極酸化ダイキャストアルミニウムシェル、外部エポキシパウダーは、過酷な作業環境に適した外部エポキシパウダー。
入力電圧範囲
3相：AC340V〜420V 50/60Hz単期：AC220V〜240V 50/60Hz
特徴
マイクロコンピューター制御ボードは、比例信号入力を内部的に収集し、出力コマンド信号を処理してモーターを直接駆動してアクチュエーターの開閉を実現し、比例信号フィードバック、比例信号制御、およびマルチチャネルフィールドプログラム可能なリレー出力を提供します。
コントロールタイプ
制御信号はオンオフタイプと変調タイプに分割され、電源はオンオフタイプと変調型に分割され、電源は単相と3相です。オンオフタイプは、マイクロコンピューター制御ボードによって処理される外部から提供されるスイッチ信号のみを受け入れます。出力コマンドが増幅され、アクチュエータモーターを直接駆動して、リモートオープニングアクションとクロージングアクションを実行します。変調型は、オンオフタイプに基づいて外部から提供される比例信号を受信できます
周囲温度
作業温度範囲。 90％以下のRH、凝縮なし、-25C〜 +60 C（特別な温度をカスタマイズする必要があります）、
保護グレードIP68、爆発防止レベルEXDII CT4GB
労働義務：短期10分
標準仕様
|
保護グレード |
標準IP65/IP67特別IP68 |
|
電源 |
3相AC380V --- 460V 50/60Hz単期：AC110V-AC220V DC24V AC24V 50/60Hz |
|
デューティサイクル（オンオフ） |
S2-15分 |
|
デューティサイクル（変調） |
S4-25% |
|
モーター |
リスケージ誘導モーター |
|
制限スイッチ |
1それぞれオープンとクローズの場合（SPDT 250VAC/16A評価） |
|
トルクスイッチ |
1それぞれオープンとクローズの場合（SPDT 250VAC/16A評価） |
|
ジャム保護 |
ビルドインオーバーヒート保護 |
|
旅行角 |
90度 |
|
位置インジケーター |
矢印を使用した連続機械指標 |
|
セルフロック |
ダブルワームギアリング（ブレーキなし）によって提供されます |
|
メカニカルストッパー |
各旅行端（開閉）、外部および調整可能な各1つの1つ |
|
周囲温度 |
標準：-20-+70学位オプション：-20-+60程度 |
|
周囲の湿度 |
90％rh max（非凝縮） |
|
爆発グレード |
exdiibt4 iecex atexカスタマイズされた認証を提供できます |
|
関数 |
LCD中国語 /英語ディスプレイウィンドウとローカル操作機能 自己位相シーケンス識別と位相切断保護 赤外線設定と制御 障害自己診断技術 Modbus、Profidbus DP、Hart |
|
信号 |
A：リモートパッシブドライコンタクト、信号短パルス（インチング）。 B：リモートパッシブドライコンタクト、信号長パルス（ホールド）。 C：アクティブなDC24V信号。 D：アクティブAC220V信号。 E：リモートDC4-20MA信号。 |
|
フィードバック信号 |
A：開閉、閉じ、停止信号（パッシブドライコンタクト）。 B：障害信号（パッシブドライコンタクト）。 C：バルブ位置信号（DC4-20MA、DC1-5V、DC0-10V） D：リモートコントロール信号（パッシブドライコンタクト） |
製品アクセサリー
技術的なパラメーター
QT1〜QT4/JS（220V単相）
|
モデル |
仕様。 |
出力 トルク (N·m) |
出力 スピード （r/min） |
旅行 時間 (s) |
最大 幹 直径 （mm） |
モーター 力 （KW） |
モーター電流 (A) |
電気 容量 450V |
handwh ウナギはターンします |
参照 重さ （KG） |
|
|
定格 |
ジャム |
||||||||||
|
QT1 |
QT04 |
40 |
1 |
17.5 |
14 |
0.01 |
0.45 |
0.7 |
4 |
8.5 |
6 |
|
QT06 |
60 |
1 |
17.5 |
22 |
0.015 |
0.55 |
0.75 |
7 |
8.5 |
9 |
|
|
QT09 |
90 |
1 |
17.5 |
22 |
0.025 |
0.7 |
1.1 |
7 |
8.5 |
10 |
|
|
QT2 |
QT5 |
50 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
QT10 |
100 |
1 |
20 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
QT10 |
100 |
2 |
10 |
22 |
0.025 |
0.7 |
1.1 |
7 |
10.5 |
12 |
|
|
QT15 |
150 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT15 |
150 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
1 |
20 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT20 |
200 |
2 |
10 |
32 |
0.04 |
1.1 |
1.3 |
10 |
10.5 |
13 |
|
|
QT3 |
QT30 |
300 |
0.5 |
26 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
QT30 |
300 |
1 |
13 |
32 |
0.04 |
1.2 |
1.5 |
10 |
12.8 |
17 |
|
|
QT40 |
400 |
0.5 |
26 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
QT40 |
400 |
1 |
13 |
32 |
0.06 |
1.2 |
1.8 |
12 |
12.8 |
18 |
|
|
QT4 |
QT60 |
600 |
0.5 |
26 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
QT60 |
600 |
1 |
13 |
42 |
0.09 |
2 |
3.2 |
15 |
14.5 |
22 |
|
|
QT80 |
800 |
0.5 |
26 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT80 |
800 |
1 |
13 |
42 |
0.18 |
3 |
4 |
30 |
14.5 |
23 |
|
|
QT100 |
1000 |
0.5 |
26 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT100 |
1000 |
1 |
13 |
42 |
0.2 |
3.3 |
4.5 |
30 |
14.5 |
25 |
|
|
QT4/JS |
QT150 |
1500 |
0.15 |
90 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
QT150 |
1500 |
0.3 |
45 |
50 |
0.18 |
3 |
4 |
20 |
43 |
48 |
|
|
QT200 |
2000 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT200 |
2000 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.15 |
90 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50 |
|
|
QT250 |
2500 |
0.3 |
45 |
50 |
0.2 |
3.3 |
4.5 |
20 |
43 |
50
|
|
QT1〜QT4/JS（380V 3相）
|
モデル |
仕様。 |
出力 トルク (N·m) |
出力 スピード （r/min） |
最大 幹 直径 （mm） |
モーター 力 （KW） |
モーター電流 (A) |
旅行時間 (s) |
参照 重さ （KG） |
|
|
定格 |
ジャム |
||||||||
|
QT1 |
QT06-1 |
60 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
QT09-1 |
90 |
1 |
22 |
0.025 |
0.3 |
0.6 |
15 |
9 |
|
|
QT2 |
QT05-1 |
50 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
QT10-1 |
100 |
1 |
22 |
0.025 |
0.3 |
0.6 |
18 |
10 |
|
|
QT10-2 |
100 |
2 |
22 |
0.04 |
0.6 |
0.9 |
9 |
12 |
|
|
QT15-1 |
150 |
1 |
22 |
0.04 |
0.6 |
0.9 |
18 |
12 |
|
|
QT15-2 |
150 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
QT20-1 |
200 |
1 |
32 |
0.06 |
0.7 |
1.1 |
18 |
13 |
|
|
QT20-2 |
200 |
2 |
32 |
0.06 |
0.7 |
1.1 |
9 |
13 |
|
|
QT3 |
QT30-0.5 |
300 |
0.5 |
32 |
0.06 |
0.5 |
1 |
24 |
17 |
|
QT30-1 |
300 |
1 |
32 |
0.06 |
0.5 |
1 |
12 |
17 |
|
|
QT30-2 |
300 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
QT40-0.5 |
400 |
0.5 |
32 |
0.09 |
0.8 |
1.7 |
24 |
18 |
|
|
QT40-1 |
400 |
1 |
32 |
0.09 |
0.8 |
1.7 |
12 |
18 |
|
|
QT40-2 |
400 |
2 |
32 |
0.09 |
0.8 |
1.7 |
6 |
18 |
|
|
QT4 |
QT60-0.5 |
600 |
0.5 |
42 |
0.12 |
1 |
2 |
28 |
22 |
|
QT60-1 |
600 |
1 |
42 |
0.12 |
1 |
2 |
14 |
22 |
|
|
QT60-2 |
600 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT80-0.5 |
800 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT80-1 |
800 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT80-2 |
800 |
2 |
42 |
0.18 |
1.5 |
2.5 |
7 |
25 |
|
|
QT100-0.5 |
1000 |
0.5 |
42 |
0.18 |
1.5 |
2.5 |
28 |
25 |
|
|
QT100-1 |
1000 |
1 |
42 |
0.18 |
1.5 |
2.5 |
14 |
25 |
|
|
QT4/JS |
QT150-0.3 |
1500 |
0.3 |
50 |
0.18 |
1.3 |
2.2 |
45 |
48 |
|
QT200-0.3 |
2000 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
|
QT250-0.3 |
2500 |
0.3 |
50 |
0.2 |
1.8 |
3 |
45 |
50 |
|
寸法
QT1-QT4フランジ寸法
|
モデル |
フランジ サイズ |
φd1 |
φd3 |
標準 サイズ |
予約済み サイズ |
最大 許可された |
b |
I |
t |
t |
n-d4深さh |
|
|
QT1 |
ra |
F05 |
102 |
50 |
/ |
10 |
22 |
/ |
/ |
30 |
43 |
4-M6深度12 |
|
F07 |
70 |
40 |
4-M8深度12 |
|||||||||
|
RB |
2" |
57.15 |
12.6 |
3 |
14 |
4-M6深度10 |
||||||
|
3" |
||||||||||||
|
QT2 |
ra |
F05 |
125 |
50 |
/ |
10 |
22 |
/ |
/ |
45 |
49 |
4-M6深度12 |
|
F07 |
70 |
15 |
32 |
46 |
4-M8深度14 |
|||||||
|
F10 |
102 |
4-M10深度15 |
||||||||||
|
RB |
2" |
57.15 |
12.6 |
10 |
22 |
3 |
14 |
45 |
4-M6深度10 |
|||
|
2.5" |
||||||||||||
|
3" |
||||||||||||
|
4" |
69.85 |
15.77 |
15 |
32 |
5 |
18.07 |
46 |
4-M8深度15 |
||||
|
5" |
18.92 |
21.22 |
||||||||||
|
6" |
||||||||||||
|
QT3 |
ra |
F10 |
145 |
102 |
/ |
15 |
32 |
/ |
/ |
46 |
52 |
4-M10深度15 |
|
QT4 |
RB |
F12 |
175 |
125 |
/ |
20 |
42 |
/ |
/ |
46 |
63 |
4-M12深度18 |
|
F14 |
140 |
4-M16深度25 |
||||||||||
|
8" |
88.9 |
22.10 |
5 |
24.4 |
4-M10深度15 |
|||||||
|
10" |
28.45 |
8 |
31.75 |
4-M12深度20 |
||||||||
|
12" |
107.95 |
31.6 |
8 |
34.9 |
||||||||
|
14" |
||||||||||||
QT1-3通常のタイプ
QT1-3積分タイプ
QT4-5通常のタイプ
QT4-5積分タイプ
|
モデル |
A1 |
A2 |
A3 |
B |
B1 |
D |
D1 |
D2 |
E |
H |
H1 |
H2 |
H3 |
L |
L1 |
L2 |
L3 |
|
QT1 |
44 |
17 |
36 |
75 |
68 |
102 |
170 |
166 |
126 |
60 |
256 |
109 |
179 |
62 |
60 |
300 |
|
|
QT2 |
49.5 |
22.5 |
30 |
85 |
77.5 |
200 |
200 |
166 |
130 |
64 |
263 |
113 |
187 |
85 |
76 |
320 |
|
|
QT3 |
60 |
33 |
35 |
100 |
77 |
250 |
220 |
166 |
27.5 |
136 |
70 |
298 |
119 |
202 |
88 |
76 |
323 |
|
QT4 |
70 |
43 |
38 |
115 |
87 |
250 |
260 |
166 |
144 |
78 |
342 |
127 |
225 |
106 |
76 |
341 |
|
|
QT5 |
70 |
43 |
38 |
130 |
130 |
250 |
260 |
166 |
234 |
185 |
449 |
234 |
225 |
130 |
76 |
341 |
QT/JSインストール寸法
|
フランジ モデル |
フランジ 直径/ フランジ コード |
φd1 |
φd3 |
標準 サイズ |
予約済み サイズ |
マックス。 許可された |
b |
l |
ND-4 |
T |
|
ra |
F14 |
175 |
140 |
/ |
20 |
50 |
/ |
/ |
4-m6 |
77 |
|
F16 |
210 |
165 |
4-m20 |
|||||||
|
RB |
16" |
215 |
158.7 |
33.15 |
20 |
50 |
10 |
36.45 |
4-m18 |
77 |
|
18" |
38.00 |
41.3 |
||||||||
|
20" |
41.15 |
44.5 |
||||||||
|
RC |
Q120 |
215 |
165 |
/ |
/ |
/ |
6-m16 |
77 |
