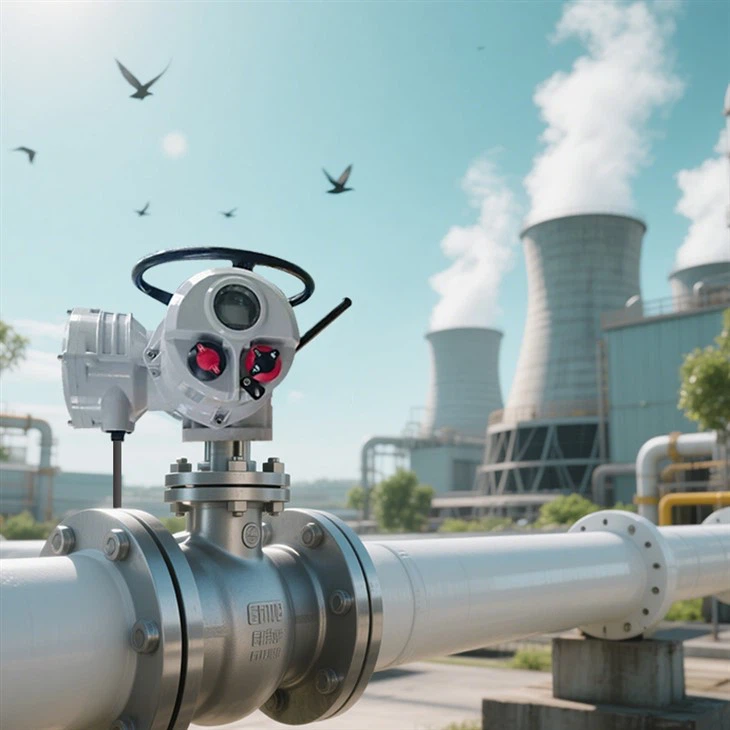

発電所の電気ゲートバルブアクチュエータ

電気アクチュエータ

製品機能

1.電源に関係なく、常にバルブの位置を継続的に追跡します。

2。グラフィカルインターフェイス、リモート表示、電力損失後のデータロガーの通常の操作とアクセシビリティを維持します。

3.オイルバス潤滑は、長寿命と任意の方向に設置する能力を提供します。

4.ターミナルカバーとインターフェイスシールに依存しない防水保護 - ダブルシール構造、保護グレードはIP68に到達します。

5。独立したトルクとバルブの位置センサーを使用して、安全性能を大幅に向上させます。

6.リモートマニュアルコントロールステーションの選択は、最大100メートルの最大距離で、リモート操作の構成と試運転を実現できます。

7.いつでも使用できる安全でモーターに依存しないハンドホイールデバイス。

8.資産管理の詳細な傾向分析と診断データを提供します。

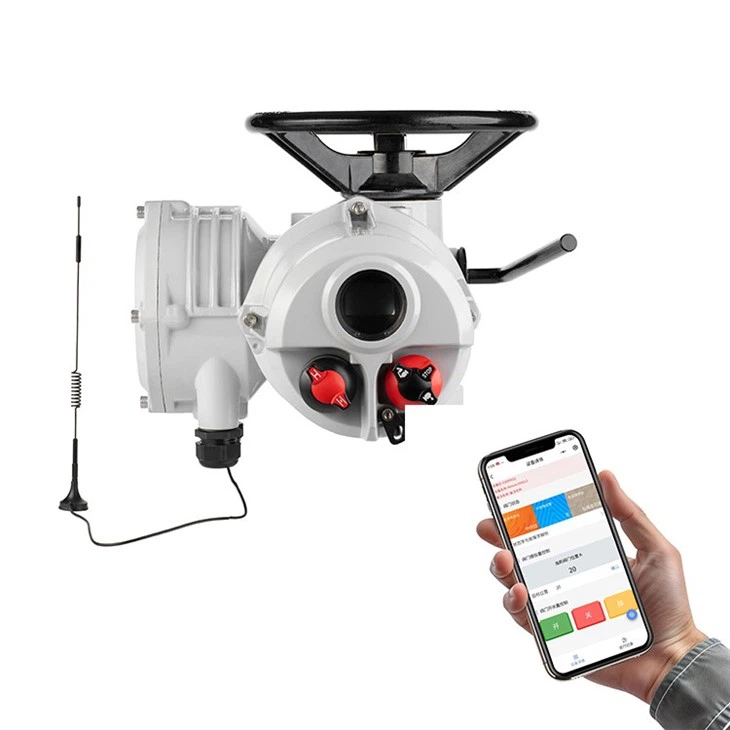

9.構成をアップグレードし、Bluetoothセッターを介してサイトの制御オプションと表示オプションを変更します。

10.画面には、リアルタイムバルブおよびアクチュエータのパフォーマンスステータス情報を表示できます。

11.非侵襲的な本質的に安全なBluetoothセッターを介した電源のない迅速かつ安全な試運転と構成。

12。取り外し可能なスラストベースを簡単にインストールしてメンテナンスします。

13。爆発的なオプションは、さまざまな国際基準を満たしています。

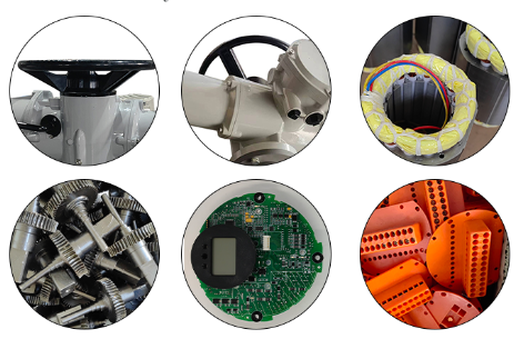

製品構造

1.ハンドホイール

頑丈なハンドホイールは、停電が発生した場合に信頼できる緊急手動操作を提供します。

2。シェル

高品質のアルミニウム合金シェルは、コンパクトで軽量です。非常に厳しい環境に適応するために保護材料の層でコーティングされており、必要に応じて他のタイプの層が利用できます。

3。モーター

低慣性および高トルクモーターにより、モーターは開始後にピークトルクに迅速に到達でき、それがオフエキサイティングである場合、ほとんど制限的な動きはありません。モーターコイルに埋め込まれた正確な温度スイッチがあります。これは、周囲の周囲温度の影響を受けず、モーターを最適な熱能力に保ちます。同時に、モーターシャフトとワームは、迅速な交換のために互いに独立しています。

4。ワームギア

ワームギアトランスミッションチェーンはシンプルで、絶妙な構造と一定の伝送効率があります。機械的なセルフロック機能を備えており、ブレーキは必要ありません。トランスミッションパーツには、長期にわたる潤滑油で満たされており、メンテナンスなしで長時間動作できます。

5。ダブルシールデザイン

ダブルシールデザインは、コントロールルームから分離され、密閉されたヒマワリ端子ボックスを提供します。接続ボックスカバーが現場で開かれていても、水分、ほこり、および危険なガスがアクチュエータの内部にわずかに入ることができず、内部成分が完全に保護されているように、外の世界からアクチュエータの内側の分離を確保できます。

6。マニュアル/電動スイッチハンドル

手動/電動スイッチのハンドルは、いつでも安全に操作できます。適切な力でハンドルを押しながら、ゆっくりとハンドホイールを回して、内部クラッチがギアを巻き付けることができます。クラッチは、モーターがエネルギーを与えられ、電動状態になった状態で自動的に解放されます。

7。出力トルク測定システム

専門的に設計された有用な電力測定システムは、出力トルク測定システムとして使用されます。このシステムは、おなじみの電気エネルギー測定技術から開発されており、周波数、電圧、温度の変化に依存しない正確で再現可能なトルク測定値を取得できます。

8。コントロールパネル

コントロールパネルのLCDは、トルク曲線、操作および障害記録、モーターステータス、ハードウェアデータなどを含むキャリブレーションと診断情報を提供するために、直感的なメニュー構造を使用して、中国語と英語を利用できる瞬間的な最新のステータスとバルブの位置を提供できます。

9。ボタン

ローカルコントロール「オープン」/「クローズ」ボタンとパドロックされた「ローカル」/「停止」/「リモート」モードボタンはすべて、孤立した磁気トランスミッションホール効果デバイスを使用します。

アプリケーション

電気バルブ

デザイン機能

1.便利で安全な試運転構成

•電源なしで実行できる高速かつ安全な試運転構成。多言語のヒューマシンインタラクティブディスプレイが提供されます

•非侵入設定は、あらゆる環境で実行できます

•バルブを簡単に設置してメンテナンスするための取り外し可能なスラストベース

•最大距離が100メートルのリモートマニュアルコントロールステーションを介した操作、構成、および試運転

•パートターンアクチュエータは、自動制限設定機能を提供します

2。技術の進歩

•位置：最新の特許取得済みの絶対エンコーダー。エンコーダは非接触設計を採用し、冗長性と自己検出機能を備えています。 •ディスプレイ：高度な二重層ディスプレイは、ユーザーに大型文字バルブの位置ディスプレイを提供します

•トルク：アクチュエータはトルクセンシングテクノロジーを使用します

•制御：メインボードやバス制御ボード、アクチュエーター、フィールドバス通信などの制御要素は、バスベースの内部通信システムを使用します。これにより、配線と内部接続が減少するだけでなく、信頼性も向上します。

3。信頼性

•電力なしでリアルタイムの連続位置を検出するための高度な絶対位置測定

•主電源の喪失後のグラフィカルインターフェイス、リモート表示、およびデータロガー関数

•防塵性と防水性、およびターミナルカバーと腺に依存しない - 二重シール構造、IP68までの保護レベル

•独立したトルクとバルブの位置センサー

•ハンドホイール操作は安全で、常にモーターから独立しています

•ドライブシャフトブッシングでは、密閉されたベアリング - メンテナンスなし

4。資産管理

•画面はバルブとアクチュエーターのリアルタイム情報を表示できます

•本質的に安全な設定ツールを介して安全で信頼できるデータのダウンロード

•設定ツールを通じて、フィールドでの制御と表示をアップグレードおよび構成する

•デジタル制御および監視システムおよびその他のフィールドバスシステムと互換性

•詳細な傾向分析、診断、データの記録は、画面に表示されるか、設定ツールからダウンロードすることができます

5。最適な予防保守

•アクチュエーターには、バルブ位置のデータキャプチャと分析を提供できる精密データロガーが装備されています。

6。表示電源

•絶対エンコーダーの使用により、バルブの位置を感知および追跡するためにディスプレイバッテリーは必要ありません。すべての設定は、電力がなくても安全です。

7。安全な手動操作

8。リモートフィールド操作

•標準データケーブルを使用し、アクチュエータからの最大距離は100メートルです

•壁やブラケットに取り付けることができます

•接続されたアクチュエータを搭載しています

•オプションの爆発防止タイプ

•保護グレードIP68

•ダブルシール構造

•簡単な設定

•アクチュエータデータレコードをローカルに表示およびダウンロードできます

9。温度保護

•モーターの過熱を防ぐために、モーター温度を直接感知してアクチュエータ制御回路に接続するために、モーター巻きに温度センサーを装備しました。

10。自動自己診断

11。瞬間的な反転保護

12。位相同期

13。バルブ詰まり保護

14。構成可能なメインインターフェイス

•バルブの位置情報とステータス

•バルブの位置情報とトルク値（デジタル）

•バルブの位置情報とトルク値（アナログ画像）

•バルブの位置情報とコマンド情報（デジタルまたはアナログ画像）

通信プロトコル

電気アクチュエーターはProfibus DPをサポートし、次の機能を備えています。

Profibus DP-V0.DP-V1.DP-V2機能レベルをサポートします

高速データ交換（最大1.5mbit/s-約. 0.3 ms/actuatorに対応）

ケーブルの長さは約10kmです（2つのアクチュエーターの間の長さは約1200mです）

約126のデバイスを添付できます

オプションとしての冗長線形トポロジー

Profibus DPの場合、図に示すように、基本的なトポロジはRS485セグメントツリー構造を介しています。

電気アクチュエーターはModbus RTUをサポートし、次の機能を備えています。

高速データ交換（最大115kbit/s- . 30 ms/actuatorに対応）

ケーブルの長さは約10kmに達します（2つのアクチュエーター間の中間リレーなしで1200m）

約247のデバイスを添付できます

オプションとしての冗長線形トポロジー

Modbus RTUの場合、基本的なトポロジはRS485セグメントツリー構造を介しており、Profibus DPと同じです。

HART通信プロトコルは、Bell 202通信標準に基づいた周波数シフトキーイング（Frequency Shift Keying、FSK）原理を採用しています。デジタル信号は、2つの周波数で表されます。1200Hzはロジック「1」を表し、2200Hzはロジック「0」を表します。通信中は周波数信号の平均コンポーネントはゼロであるため、アナログ信号の透過には影響しません。したがって、これら2つの周波数の正弦波は、DC4〜20MAアナログ信号に重ね合わせて同時に送信できます。このようにして、DC4-20MAアナログ信号を使用できるだけでなく、同じケーブルを使用して、デジタル信号を使用した双方向のマルチインフォメーション伝送を実現するためにも使用できます。したがって、範囲の変更、減衰時間、PIDパラメーターなど、システムの運用品質と管理効率を改善するなどの機能があります。
