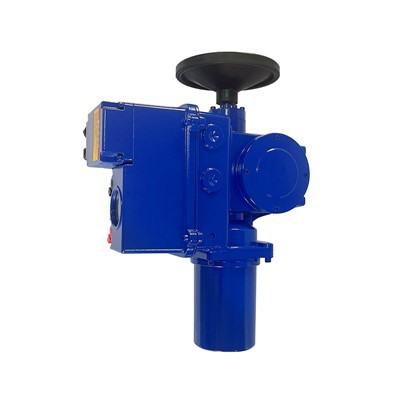

電動アクチュエータ
インテリジェントな非侵襲性電動バルブアクチュエータは、さまざまな産業分野のパイプライン制御システムに広く使用されています。その強力な制御機能、信頼性の高い動作性能、明確なヒューマンマシンインターフェイス、簡単な設定手順、非侵襲性のデバッグ方法などの利点は、ユーザーに認められています。インテリジェントな電動バルブアクチュエータ、特に小中トルク仕様は、その利点を十分に発揮し、電動バルブ制御の第一の選択肢となっています。
当社は成熟した技術を基盤として、GB/T28270-2012「インテリジェント電動バルブアクチュエータ」規格の規定と我が国の電動バルブの特性に基づき、GB/T24923-2010「一般電動バルブアクチュエータの技術条件」の関連規定を参考に、製品の主要製造プロセスとサポートコンポーネントの設計をさらに最適化し、品質管理を強化しています。
QT シリーズは、バタフライ バルブ、ボール バルブ、プラグ バルブ、および 90 度回転するその他のバルブや同様のメカニズムを制御するために使用される部分回転電気デバイスです。耐圧防爆製品は、GB36.1-2010「爆発性雰囲気パート 1: 機器に対する一般要求事項」および B36.2-2010「爆発性雰囲気パート 2: 耐圧防爆エンクロージャで保護された機器」に準拠しています。
主な特徴
非侵入構造:
製品の制御パラメータを設定したり、電動バルブをデバッグしたりするためにコントロールボックスのカバーを開ける必要がないため、不適切な使用による内部部品の損傷を回避し、機械全体の優れた屋外保護性能を確保できます。
インテリジェント制御:
動作障害の自動検出と診断、電源オフ状態でのバルブ位置の損失なし、自動位相シーケンス修正とブロック位相保護、モーター過熱保護と瞬間逆転保護、標準構成機能と回転機能を備えています。
位置センサー:
使用されるエンコーダは、高い測定解像度と安定した性能を備えています。出力軸の回転動作位置を正確に測定および校正します。位置繰り返し偏差の標準規定に準拠しています。± 1 度以下です。
赤外線リモコン:
製品の動作パラメータの設定、現場での操作、障害信号の照会に使用されます。
磁気ノブスイッチ:
現場と遠隔制御の変換、ドアスイッチ制御、パラメータ設定などの操作に使用され、磁気線トリガーマシンのホール素子の非貫通機械構造です。
特殊モーター：
関連する国家規制に準拠し、バルブの負荷特性に適しており、安定した電磁パラメータを持ち、温度制御要素を内蔵しており、機械全体のさまざまな制御要件を実現できます。
トルク機構:
トルク制御は安定しており、繰り返し精度は標準要求よりも高く、バルブのトルク制御と過負荷保護を完全に満たすことができます。トルク繰り返し偏差の標準要求を10％以下で満たします。
LCDディスプレイ:
製品のヒューマンマシンインターフェースは、高解像度、高輝度、高コントラスト、高信頼性の特性を持つ LCD ディスプレイ画面を採用しています。メニューを表示し、ストローク位置やトルク状態などの情報をリアルタイムで観察できます。赤外線リモコンからの指示を受信できます。
メインコントロールユニット:
マイクロプロセッサや超大型集積回路などのコンポーネントで構成され、優れた設計と製造プロセスを備え、製品のさまざまな制御機能を実現するハードウェアです。
機械式トランスミッションペア:
構造はシンプルで信頼性が高く、伝達効率が高く、騒音が低い。合金構造用鋼ウォームと銅合金ウォームホイールの加工精度が高く、熱処理プロセスが進歩しており、支持力と寿命が標準要件を満たしています。
動力出力軸:
スプラインジョイント形式を採用しており、バルブのデバッグが非常に容易になります。
手動/電動切り替えと手動機構：
半自動電動優先、安定した信頼性の高いパフォーマンス。
シール構造と端子台：
製品の配線キャビティは二重密閉構造を採用しており、現場での配線時に電気制御キャビティの密閉を確保できます。端子台は合理的な設計構造を持ち、十分な端子台を備え、配線キャビティ内に十分な配線スペースがあり、現場での配線作業に便利です。
主な技術データ
電源：従来型三相380V（50Hz）単相220V（50Hz）
特殊三相415V（50Hz、60Hz）440V（60Hz、60Hz）
周囲温度: -20C-+50C。
周囲の相対湿度: 90% 以下 (25℃)。
標高: 1000m以下
保護レベル：IP67。
防爆レベル：防爆製品はd II BT4で、工場で使用され、IIA、IIB、T1-T4グループの環境における爆発性ガス混合物に適しています。
作業時間：短時間作業時間、定格時間は10分です。
作業条件要件: 強い振動のない作業条件。
バルブへの接続
バルブステムコネクタ
アクチュエータによってユーザーに提供されるバルブ ステム コネクタは、インボリュート スプラインによって出力軸に接続されます。
①スプラインコネクタを取り外し、バルブステムのシャフト径とキーサイズに合わせてバルブステムコネクタの穴とキー溝を加工します。
② 調整ステムキー溝の方向に合わせて、加工したバルブステムコネクタを出力軸に挿入します。合わない場合は、円周に沿って歯を1つ移動させて角度を微調整することができます。
