特徴

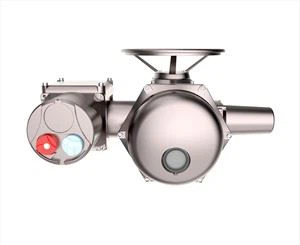

ウォームギアと遊星ギアドライブを組み合わせた特許取得済みの伝達構造設計は、業界で定番となっています。 出力トルクが5000Nmに達する場合でも、減速機構は防水ハウス内に配置されています。 したがって、コンパクトなプロファイルは、802 シリーズに高い信頼性と防水性を提供します。
手動からモーター操作への移行は完全に自動であり、手動/自動レバーは提供されていません。 ハンドホイールはモーターモードでも危険なく操作できます。
802シリーズには、配線に便利で簡単に拡張できる別の端子ボックスがあります。 さまざまな制御パッケージをインストールすることで、802 シリーズは機能豊富な統合製品になります。
802 シリーズは Ex d B T4 Gb GB3836.1-2010 GB3836.2-2010 に達する防爆エンクロージャを備えています。 802 シリーズには、IP65 GB4208-2008 エンクロージャを備えた防爆ユニットが含まれており、ほこりや湿気から完全に保護できます。 必要に応じて、IP67 または IP68 エンクロージャを提供できます。
構成と機能
基本タイプ
モーター、減速機構、リミット、トルクスイッチを含みます。 消費者は、当社製BFシリーズコントローラーまたは他の同様の機器を装備することにより、ローカル/リモート操作を実現できます。
一体型
リバース スターター、保護要素、論理要素、入力/出力ユニットを防水ボックスに統合し、ローカル/リモート操作を実行できます。 この種のアクチュエータには、全開/全閉動作を実現する開閉タイプと変調タイプ（バルブの開度の比例制御を実現）があります。オプションのフルレンジを提供できます。必要に応じて、注文時にお知らせください。
周囲温度
元学位
防爆および防爆統合製品の Ex 度は、Ex d IIB T4 Gb GB3836.1、GB3836.2 です。
潤滑
製品には極圧リチウムグリースを使用しています。 また、潤滑グリースを定期的にリフレッシュする必要はありません。
コーティング
グレーの RAL 7030 アクリル ポリウレタン スプレー面は、優れた耐食性を備えています。 他の色が必要な場合は、お問い合わせください。 定期的に。
電源
標準三相4線式380V/50Hz AC電源。 製品は、10% の電圧振動または 5% の周波数振動の状態で正常に動作します。
モーター
802シリーズは高トルク・低慣性のバルブ専用モーターを採用。 モーターの巻線が過熱すると、モーターの巻線に埋め込まれた温度保護スイッチがアクチュエータ制御回路を作動させます。モーターの義務は次のとおりです。周囲温度まで冷却。 この種のモーターは、バルブの全開または全閉を操作するために使用されます。 各作業時間と 2 回の開始間隔の作業サイクルの割合は 25% を超えてはなりません。 この種のモータは、変調型の標準構成です。
手動操作
802 シリーズのアクチュエータには、調整時または電源障害時の手動操作用のハンドルが付いています。 手動からモーター操作への移行は完全に自動であり、手動/自動レバーは提供されていません。 消費者はいつでもハンドルを操作できます。
比例変調
802シリーズは、受信した4～20mAのDC制御信号に応じてバルブを比例変調できます。 1) 適応アルゴリズムにより、最高の制御精度を実現できます。 通常、定常状態の制御精度は 2% より高くなります。 2) 絶縁出力 4 ~ 20mADC バルブ位置信号のパーセンテージ。 3) オープンモードの設定：一般的に 4mA が全閉位置、20mA が全開位置に対応します。 必要に応じて、このパラメータは、全開位置に対応する 4mA、全閉位置に対応する 20mA で設定できます。 4) 802シリーズの制御信号断時の信号断動作の設定：キープイン、全開、全閉。 5) 感度を設定できます。 バルブイナーシャが大きい場合や、負荷が急激に変化する場合、制御信号に追従するため、電気機構が繰り返し起動するショック現象が発生する場合があります。 感度を下げると、衝撃を効果的に排除できます。
出力とモーターのパラメータ
注1：出力トルクは工場出荷時の設定トルクです。 ストールトルクはこの値の1.3～1.8倍になります。
注2：運転時間はAC380V/3相/50Hzモーターのモーター稼働時間です。
注3：ベースNo.8023/3011は、8023とギアボックス3011で構成されています。
