DZW Multi Turn Electric Valve Actuator
DZWシリーズElectric Valve Actuatorは、元の成熟した製品に基づいて当社によって独立して開発された新世代の製品であり、構造を改善および完成させ、保護パフォーマンスと主要コンポーネントを最適化します。コンパクト構造、小さなサイズ、美しい外観、安定した信頼性の高いパフォーマンスの利点があります。優れた保護レベルは、さまざまな設計のニーズを満たすことができます：爆発防止積分オンオフタイプ、積分変調タイプ。
DZWシリーズ製品は、バルブの開閉を制御するために使用されます。ゲートバルブ、グローブバルブ、シャットオフバルブ、ダイアフラムバルブに適しており、その導関数製品は、ボールバルブ、バタフライバルブ、ダンパーなどに使用できます。コントロール命令に従って正確に作用し、リモート制御、中央制御、自動制御を実現するためのバルブの不可解な駆動装置です。
電気アクチュエーターの特徴
このシリーズ電気バルブアクチュエータには、次の機能があります。
•コンパクトで堅牢な構造、軽量。
•幅広いトルク変動（マルチターン：100-3500NM）。
•深刻な産業環境に対して使用するための外部高温塗装コーティングを備えた、内外の硬い陽極酸化アルミニウム製ハウジング。
•エンクロージャーは、防水IP67およびオプションの水密LP68を保護するラジアルシールとOリングを使用します。
•LSO5211標準。
•フェーズを自動的に識別および修正します。自動位相障害保護は、機器の安全を保護します。
•信頼できる機械的トルクセンシングシステムは、過負荷状態で安全な動作を提供します。
•大きなサイズのウィンドウとインジケーターは、遠くからのより良い位置表示を提供します。
•容易な試運転とフィールド操作を提供するためのローカルポジションコントロールオプションの数。
技術的なパラメーター
従来の電源：380V/220VAC
制御信号：4〜20MAアナログ入力、PLCリモートコントロールと互換性
温度範囲：-40c +80 c（特別なモデルは-40c +540 cをサポートしています）
保護グレード：IP67
公称圧力：PN2.5-300（高圧タイプは圧力の自己密接なシールをサポートします）
該当する直径：DN15-1800mm（さまざまな産業パイプラインに適しています）
アクチュエータタイプ：DZWインテリジェント電気アクチュエーター
開閉時間：従来のモデルのオープニングおよびクロージングサイクルは10分以下（特別モデルの場合は30分以下）
該当する媒体：水、蒸気、油、強力な酸化媒体（硝酸など）、尿素などの粉塵を含むガス、腐食性化学液（対応する材料のバルブ体を選択する必要があります）
ディスプレイモジュール：LCDフルチャイニーズインターフェイス、非侵襲的デバッグと赤外線リモートコントロールをサポート
保護機能：位相損失保護、自動位相シーケンス補正、過負荷のシャットダウン
懐中電灯二重使用：緊急時には、ハンドホイールを手動操作に切り替えることができます
リモートインターフェイス：標準RS485/MODBUSプロトコル（一部のモデルでサポート）
製品構造
1。端子ボックス
独立した密閉ターミナルボックスは、現場での配線を実行するときに電気アクチュエーターの電気部分のシーリングの完全性を保証し、製品の爆発的な要件を満たします。
2。シール構造
アクチュエーターは、ダブルシールの設計構造を採用して、アクチュエーターが完全に防水性と防塵性のあるものであることを確認します。標準の製品保護グレードはIP67で、最高グレードはIP68に達することができます。
3。パワートランスミッション
アクチュエーターの送電は、青銅の合金ワームギアと合金鋼ワームで構成される精密還元メカニズムを使用します。ワームギアとワームはグリースで個別に動作します。これは、最大周囲温度が異なるのに適しており、サービス寿命を最大化します。
4。出力インターフェイス
アクチュエータフランジは、ISO5210/5211（GB12222/12223）標準に準拠しており、JB2920規格に準拠したフランジインターフェイスを提供し、顧客の要件に応じて特別にカスタマイズできます。
5。シェル腐食
アクチュエータの外面は、丈夫な塗装フィルムと強い接着を備えた特別なアルミニウム合金塗料で塗装されています。強力なUV抵抗、耐食性、および高い満腹感があり、これにより、コーティングのサービス寿命とセルフクリーニング特性を包括的に改善することができ、さまざまな過酷な生産環境に適しています。
6。モーター
モーターは低慣性と高トルクモーターを採用しています。これは、モーターが始まるとすぐにピークトルクに到達することができ、興奮していないとほとんど制限的な動きはありません。モーターには正確な温度センサーがあり、モーターの過熱によって引き起こされる損傷を避けるために、制御システムを介して過剰な温度制限が設定されています。
7。LCDインターフェイス
LCDインターフェイスは、テキスト情報、グラフィカル要素、アクチュエータの特性を表示できます。
8。制御モードの選択
ローカルオペレーティングデバイスにインストールされている選択的スイッチ「リモート」 - 「停止」 - 「ローカル」は、リモート操作（リモートコントロール）またはローカル操作（ローカルコントロール）またはストップモード. 9.ローカル電動操作「オープン」 - ローカルオペレーティングデバイスにインストールされている「オープン」を使用して、ローカルでアクチュエータを開閉するために使用できます。
標準仕様
|
保護グレード |
標準IP67 |
|
電源 |
3相AC380V --- 460V 50/60Hz単期：AC110V-AC220V DC24V AC24V 50/60Hz |
|
デューティサイクル（オンオフ） |
S2-15分 |
|
デューティサイクル（変調） |
S4, 25% |
|
絶縁グレード |
F |
|
制御方法 |
ローカルコントロール/DCS/FCS（フィールドバス制御システム） |
|
運動保護 |
過熱/過負荷と短絡/瞬時の逆/電子ブレーキ保護 |
|
トルク保護 |
機械的トルク/電子トルク保護 |
|
ジャム保護 |
ビルドインオーバーヒート保護 |
|
再現性エラー |
±1％以下 |
|
基本的なエラー制限 |
1％以下 |
|
デッドゾーン設定 |
0.1％-9.9％調整可能 |
|
外部コーティング |
高温塗料 |
|
周囲温度 |
標準：-20-+60学位オプション：-40-+70程度 |
|
周囲の湿度 |
90％rh max（非凝縮） |
|
爆発グレード |
exdi、exdib ii bt4、exdib ii ct4（iecex/atex） |
|
関数 |
LCD中国語 /英語ディスプレイウィンドウとローカル操作機能 自己位相シーケンス識別と位相切断保護 赤外線設定と制御 障害自己診断技術 Modbus RTU、Profidbus DP、Hart、FF、Devicene（オプション） |
|
信号 |
A：リモートパッシブドライコンタクト、信号短パルス（インチング） B：リモートパッシブドライコンタクト、信号長パルス（ホールド） C：アクティブなDC24V信号 D：アクティブAC220V信号 E：リモートDC4-20MA信号 |
|
フィードバック信号 |
A：開いて、閉じ、信号を停止します B：障害信号 C：バルブ位置信号（DC4-20MA、DC1-5V、DC0-10V） D：リモートコントロール信号 |
電気と制御
制御方法
ローカルコントロール：ボタン操作、赤外線セッター操作
DCS
リモートスイッチング制御：パッシブドライコンタクト、DC24V
リモートアナログ制御：DC4-20MA
ESDコントロール
断続的な動作制御
2線制御
FCS（フィールドバス制御システム）
出力信号
オンオフタイプ
6セットの固定接点信号出力、オプションの定義可能な連絡先
特別なカスタマイズ：拡張可能な4ポイント接点信号出力
バスの種類
変調型
6セットの固定接点信号出力、オプションの定義可能な連絡先
アナログフィードバック：DC 4-20MA
バス制御機能：
通信モジュールは、メインボードに組み合わされた独立した構造を採用して、さまざまな通信メディアとさまざまな通信プロトコルシステムのニーズを満たしています。現在サポートされている通信プロトコルには、Modbus RTU、Profibus-DP V0/DP V1、Hart、FF、Devicene（オプション）が含まれます。
赤外線リモートコントロール機能：
アクチュエーターは、アクチュエータカバーを開かずに密閉されたダイアログウィンドウを介してヒューマンマシンの対話を可能にする高度な赤外線リモートコントロールテクノロジーを使用します。危険な状況であっても、本質的に安全なリモートコントロールは、アクチュエーターのパラメーター設定とリモート操作を安全に実行できます。
正確なトルクの測定と保護
アクチュエータの過負荷保護とバルブトルクの変化のリアルタイム監視を確実に確実に確実にするための専門的に設計されたトルク測定システム：
（標準構成）機械的トルク測定：従来の機械的トルクトリガーメカニズムには、成熟、安定性、信頼性の利点があります。元のトルクに基づいて最適化およびアップグレードし、トルクデバイスをより敏感にし、そのサービス寿命が大幅に改善されました。
（オプション）電子トルク測定：モーターのリアルタイム電流、電圧、磁束を検出し、包括的な計算のためにマイクロコントローラーと連携することにより、正確な出力トルクが得られ、連続測定が達成されます。このシステムは、システムの信頼性を向上させる機械的摩耗を考慮する必要はありません。
運動測定と保護
過熱：モーター温度が設定された過熱保護値を超えると、モーターの動作が禁止され、モーターの過熱アラームメッセージが表示されます。過負荷と短絡：回路は、ADIの精密電圧変換チップで設計されており、広範囲の電流変化の正確な測定を満たしています。過負荷防止防止特性と短絡保護は、関連する基準を満たしています。
瞬間的な逆の保護：瞬時の逆遅延制御技術を使用して、アクチュエーターが動作中に逆動作信号を受信すると、制御システムが最初にシャットダウンし、その後、メカニカル伝送部品の損傷を防ぐために遅延後に逆アクションを実行します。
電子ブレーキ：変調電気アクチュエーターは、デッドゾーン設定と電子ブレーキを介して、バルブがセットバルブの位置で停止することを保証します。
接続プレート
ホイスト
技術データ
|
モデル |
トルク |
回転 スピード （RPM） |
モーターパワー （KW） |
定格電流（a） |
手動比率 |
最大ステム 直径 （mm） |
重さ （Kg） |
|
fryz10 |
100 |
18 |
0.25 |
1.6 |
1:80 |
28 |
25 |
|
24 |
0.25 |
1.9 |
1:60 |
||||
|
36 |
0.37 |
2.2 |
1:40 |
||||
|
48 |
0.55 |
2.8 |
1:30 |
||||
|
72 |
0.75 |
4.1 |
1:40 |
||||
|
96 |
1.1 |
6.5 |
1:30 |
||||
|
fryz15 |
150 |
18 |
0.37 |
2.2 |
1:80 |
28 |
28 |
|
24 |
0.37 |
2.5 |
1:60 |
||||
|
36 |
0.55 |
2.8 |
1:40 |
||||
|
48 |
0.55 |
3.1 |
1:30 |
||||
|
72 |
1.1 |
6.5 |
1:40 |
||||
|
96 |
1.5 |
7.9 |
1:30 |
||||
|
fryz20 |
200 |
18 |
0.55 |
2.8 |
1:80 |
40 |
30 |
|
24 |
0.55 |
3.1 |
1:60 |
||||
|
36 |
0.75 |
4.1 |
1:40 |
||||
|
48 |
0.75 |
4.7 |
1:30 |
||||
|
72 |
1.5 |
7.9 |
1:40 |
||||
|
96 |
2.2 |
12.6 |
1:30 |
||||
|
fryz30 |
300 |
18 |
0.55 |
2.8 |
1:80 |
40 |
31 |
|
24 |
0.75 |
4.1 |
1:60 |
||||
|
36 |
1.1 |
6.5 |
1:40 |
||||
|
48 |
1.1 |
7.2 |
1:30 |
||||
|
72 |
2.2 |
12.6 |
1:40 |
||||
|
fryz45 |
450 |
24 |
1.1 |
6.5 |
1:60 |
48 |
47 |
|
36 |
1.5 |
7.9 |
1:40 |
||||
|
48 |
2.2 |
12.6 |
1:30 |
||||
|
72 |
3 |
13.5 |
1:40 |
||||
|
fryz60 |
600 |
24 |
1.5 |
7.9 |
1:60 |
48 |
50 |
|
36 |
2.2 |
12.6 |
1:40 |
||||
|
48 |
2.2 |
13.1 |
1:30 |
||||
|
72 |
4.0 |
15.2 |
1:40 |
||||
|
fryz90 |
900 |
24 |
2.2 |
12.6 |
1:60 |
60 |
65 |
|
40 |
3.0 |
13.5 |
1:36 |
||||
|
48 |
4.0 |
15.2 |
1:30 |
||||
|
fryz120 |
1200 |
24 |
3.0 |
13.5 |
1:60 |
60 |
69 |
|
40 |
4.0 |
15.2 |
1:36 |
||||
|
fryz180 |
1800 |
18 |
4.0 |
15.2 |
1:80 |
70 |
150 |
|
36 |
5.5 |
17.1 |
1:40 |
||||
|
fryz250 |
2500 |
18 |
5.5 |
17.1 |
1:80 |
70 |
162 |
|
36 |
7.5 |
19.6 |
1:40 |
||||
|
fryz350 |
3500 |
18 |
5.5 |
19.6 |
1.80 |
80 |
171 |
寸法
Fryz Multi-Turn電気アクチュエーター
|
モデル |
L |
L1 |
H |
H1 |
d2 |
F1 |
F2 |
φD |
|
fryz10-15 |
382 |
228 |
233 |
87 |
45 |
150 |
203 |
300 |
|
Fryz20-30 |
435 |
278 |
248 |
90 |
39 |
157 |
210 |
350 |
|
モデル |
H |
L |
L1 |
L2 |
L3 |
L4 |
φD |
|
fryz45-60 |
338 |
708 |
335 |
401 |
305 |
115 |
250 |
|
fryz90-120 |
347 |
795 |
390 |
423 |
312 |
135 |
250 |
|
fryz180-250 |
408 |
825 |
445 |
462 |
347 |
165 |
350 |
|
fryz350 |
408 |
905 |
530 |
462 |
347 |
165 |
350 |
接続寸法
Fryz Multi-Turn電気アクチュエーター
トルクタイプ
|
モデル |
フランジコード |
D |
D1 |
D2 |
d2 |
d1 |
h |
h1 |
f |
b |
n-d |
|
fryz5-15 |
2 |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
2(I) |
115 |
95 |
75 |
39 |
26 |
6 |
2 |
5 |
10 |
4-M8 |
|
|
Fryz20-30 |
3 |
185 |
160 |
125 |
58 |
42 |
10 |
2 |
5 |
15 |
4-M12 |
|
3(I) |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
|
fryz45-60 |
4 |
225 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
fryz90-120 |
5 |
275 |
235 |
180 |
82 |
62 |
14 |
2 |
5 |
25 |
4-M20 |
|
5(I) |
230 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
|
fryz180-250 |
7 |
330 |
285 |
220 |
98 |
72 |
16 |
3 |
6 |
30 |
4-φ27 |
|
fryz350-500 |
8 |
380 |
340 |
280 |
118 |
82 |
20 |
3 |
6 |
35 |
8-φ22 |
スラストタイプ
|
モデル |
フランジコード |
D |
D1 |
D2 |
D1 Max。 |
n-d |
L |
f |
|
fryz5-15 |
F10 |
125 |
102 |
70 |
T28 |
4-M10 |
40 |
3 |
|
Fryz20-30 |
F14 |
175 |
165 |
100 |
T40 |
4-M16 |
55 |
4 |
|
fryz45-60 |
F16 |
210 |
254 |
130 |
T48 |
4-M20 |
70 |
5 |
|
fryz90-120 |
F25 |
300 |
298 |
200 |
T60 |
8-M16 |
90 |
5 |
|
fryz180-250 |
F30 |
350 |
356 |
230 |
T70 |
8-M20 |
130 |
5 |
|
fryz350-500 |
F35 |
415 |
102 |
260 |
T80 |
8-M30 |
130 |
5 |
DZW電気アクチュエーター
DZW電気バルブ

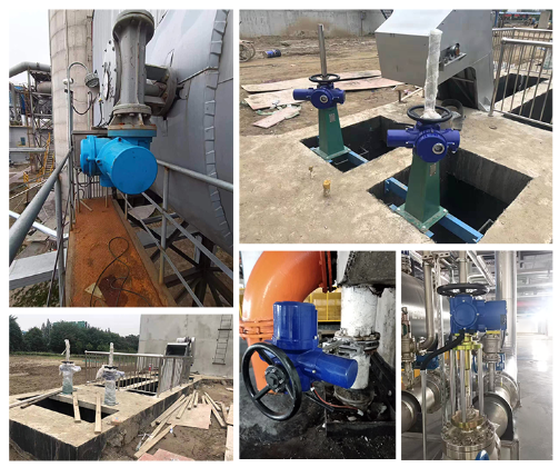

フィールドアプリケーション
