電動ボールバルブ
ボールバルブの開閉部は、円形の流路を備えた球体であり、流路に垂直な軸を中心に回転します。球体はバルブステムとともに回転し、チャネルを開閉するという目的を達成します。ボールバルブはわずか90度の回転と小さな回転トルクでしっかりと閉じることができます。作業条件に応じて、さまざまな駆動装置を組み立てて、電動ボールバルブ、空気圧ボールバルブ、油圧ボールバルブなど、さまざまな制御方法を備えたさまざまなボールバルブを形成できます。ボールバルブが90度回転すると、両方の入口が開きます。出口は球形である必要があり、バルブが閉じて媒体の流れが遮断されます。開閉部（ボール）はバルブステムにより駆動されるバルブであり、ボールバルブの軸を中心に回転します。流体の調整や制御にも使用できます。その中でも、金属密封型 V ポート ボール バルブは、V ポート コアと硬質合金で溶接された金属製バルブ シートとの間に強力なせん断力を備えており、繊維、小さな媒体を含む媒体に特に適しています。マルチウェイボールバルブは、パイプライン上の媒体の収束、分流、流れ方向の切り替えを柔軟に制御できるだけでなく、任意のチャネルを閉じて他の2つのチャネルを接続することもできます。このタイプのバルブは通常、パイプライン内に水平に設置する必要があります。ボールバルブは駆動方式により空気式ボールバルブ、電動式ボールバルブ、手動式ボールバルブに分けられます。
インストール
屋内設置については設置場所での注意事項
非防爆製品です。爆発性ガスの発生する部屋には設置しないでください。引き込み線と手動操作用のスペースを確保してください。
屋外設置時の注意事項
安全のため保護カバーを取り付け、配線後は配線カバーがしっかりと閉まっていることを確認してください。注: 直射日光は機械内部を高温にし、コンポーネントの劣化を促進します。雨水はシールの劣化を促進し、水の浸入を引き起こし、機械に損傷を与えます。

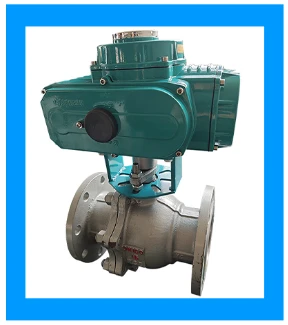

電動WCBボールバルブ
製品詳細
材料の厚さを厚くする
インテリジェントタイプ、現場操作部付きオンオフタイプ、多信号出力、多電圧カスタマイズ可能
安定した製品品質
層ごとのテストによる厳格な品質検査により、F クラス絶縁モーターは安心してご購入いただけます
製品の操作は簡単です
二次メンテナンス不要、あらゆる角度で設置可能
アプリケーション
電動ボールバルブは手動操作を必要とせず、インテリジェントな操作を必要とします。生産プロセスでは、環境と現場がすべての要素を決定します。高圧高温環境または低圧低温環境で使用される電動ボールバルブは異なります。次の点に注意してください。
低温、低圧の場合は材料をあまり調整する必要がありません。
高圧・高温の場合、電動ボールバルブの材質はステンレス鋼や合金など、高圧・高温に耐えられる耐高温・高圧材料を選択する必要があります。
電動ボールバルブの内部部品は、バルブコアへの損傷を軽減するために交換する必要があります。これは媒体の流れにも有益であり、電動ボールバルブのコークス化や詰まりを回避します。
電動ボールバルブが開くときに、電動ボールバルブコアの内部構造が損傷するのを防ぐために、いくつかの振動回避機械を取り付けることができます。
ボールバルブの種類
1. フローティングボールバルブ
ボールバルブのボールが浮いています。中圧の作用下で、ボールは一定の変位を生成し、出口端のシール面にしっかりと押し付けて、出口端のシールを確保します。
フローティングボールバルブは構造が簡単でシール性が良好ですが、ボールにかかる作動媒体の荷重はすべて出口シールリングに伝達されます。したがって、シールリングの材質がボール媒体の使用荷重に耐えられるかどうかを考慮する必要があります。この構造は中低圧ボールバルブに広く使用されています。
2.トラニオンボールバルブ
ボールバルブのボールはトラニオン式になっており、押しても動きません。トラニオンボールおよびボールバルブはすべてフローティングバルブシートを備えています。中圧を受けた後、バルブシートが移動し、シールリングがボールにしっかりと押し付けられてシールが確保されます。ベアリングはボールの上下軸に装着されることが多く、作動トルクが小さく、高圧・大口径のバルブに適しています。
近年、ボールバルブの作動トルクの低減とシールの稼働率向上を目的として油封式ボールバルブが登場しています。シール面間に特殊潤滑油を注入し油膜を形成することでシール性を高め、作動トルクを低減し、高圧・大口径のボールバルブに最適です。
3. 弾性ボールバルブ
ボールバルブのボールには弾力性があります。ボールとバルブシートのシールリングは両方とも金属材料で作られており、シール比圧力は非常に大きくなります。媒体自体の圧力によってはシール要件を満たせない場合があり、外力を加える必要があります。この種のバルブは、高温高圧媒体に適しています。
弾性球は、球の内壁の下端に弾性溝を設けることで弾性を獲得している。チャネルを閉じるときは、バルブステムのくさび形ヘッドを使用してボールを拡張し、バルブシートを圧縮してシールを実現します。ボールを回す前にくさび形のヘッドを緩めると、ボールが元の形状に戻り、ボールと弁座の間にわずかな隙間ができ、シール面の摩擦や作動トルクが軽減されます。
構造原理
ボールバルブは設置方向に制限されず、媒体の流れ方向は任意です。流体抵抗が小さく、フルボアボールバルブは基本的に流体抵抗がありません。
ボールバルブは構造がシンプルで比較的小型、軽量でメンテナンスが容易です。
メンテナンスが簡単です。ボールバルブはシンプルな構造でシールリングも可動式となっており分解・交換が容易です。
直径数ミリから数メートルまであり、高真空から高圧まで幅広く使用できます。
種類と分類
ボールバルブは、閉鎖部材としてボールを備えたバルブです。主に、バルブボディ、バルブシート、ボール、バルブステム、ハンドル（または電動アクチュエーター、空圧アクチュエーター、油圧アクチュエーターなどのその他の駆動装置）で構成されます。バルブステムはボールバルブの軸を中心に駆動され、回転します。主にパイプライン内の媒体の流れを遮断、分配、変更するために使用されます。
ボールバルブには、さまざまな動作原理、使用される媒体、適用場所など、さまざまなタイプがあります。ユーザーは使用条件に応じてさまざまなタイプのボールバルブを選択する必要があります。ボールバルブは現場の使用条件に応じて種類を分類しています。
ボールバルブの取り付け
1. 運転前にパイプラインとバルブが清掃されていることを確認してください。
2. バルブのアクチュエータ動作により、入力信号のサイズに基づいてバルブ ステムが回転します。正方向に 1/4 回転 (900) 回転すると、バルブが閉じます。逆方向に1/4回転(900度)回転させるとバルブが開きます。
3. アクチュエータの方向インジケータの矢印がパイプラインと平行になっている場合、バルブは開いています。矢印がパイプラインに対して垂直の場合、バルブは閉じています。
商品の展示
