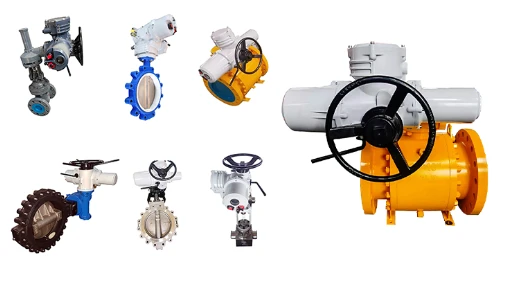

電動ボールバルブ

product-289-374

概要

DQF シリーズ電動ボールバルブは、損傷しやすい従来のバルブ開閉ダイアフラムや機械部品の欠点を克服します。実践により、このバルブは頻繁な使用条件下で非常に高い信頼性を備えていることが証明されています。 DQFシリーズ電動ボールバルブはDN15からDN150までのさまざまなサイズがあり、制御電圧はAC 220V、呼び圧力は0.25MPa、切り替え速度は1回あたり2秒です。連続動作により従来のバルブの10倍の長寿命です。 DQFシリーズ電動ボールバルブは、モータ、リミットスイッチ、インジケータスイッチ、小型リレー、ステンレスボール、大小のギヤを備えた機械伝達装置で構成されています。鋳鉄製のバルブ本体、スプレーコーティングカバー、PTFE シール、国家規格に準拠した耐久性のある耐摩耗性フランジまたはねじ接続が備えられています。従来の電磁弁との互換性もあり、置き換えが容易です。ケーシング上のインジケータパネルは実際のバルブ位置を機械的に表示でき、電気インジケータスイッチと制御インジケータライトの組み合わせにより、現場のバルブ位置を正確に反映できます。製造プロセスは絶妙で、外観は美しく寛大です。

製品の特徴

1. バルブモーターは焼損しにくいモーターです。

2.ステンレス鋼のバルブコアは錆びにくく、表面が滑らかなので、モーターは一定の負荷により自由に動作できます。

3. 鋳鉄製のバルブ本体は、0.1MPa 未満の中低圧に耐えることができます。

4. PTFE シールリングの耐熱温度は 250 度で、媒体は室温であるため、シールリングは軟化して変形しにくいです。 PTFE シールリングまたはフェルトシールパッドはステンレス鋼の滑らかなバルブコアと接触しており、1 サイクルあたりの開閉動作中の摩擦時間はわずか 2 秒であるため、摩耗はほぼゼロです。実践により、バルブシールリングは摩耗しにくいことが証明されています。

5. トランスミッションギヤのオイルフリー潤滑。

6. バルブ内の寿命デバイスは、2 つのリミットスイッチ、バルブ全開位置用の実信号出力スイッチ、および小型リレーです。彼らの活動寿命は長い。

7. 設置角度に制限はありません。

8. 要約すると、DQF 電動ボールバルブは保証期間内はメンテナンスフリーです。保証期間外では、新しいマイクロスイッチとリレーが交換されている限り、バルブは通常のデューティサイクルに戻ります。

動作原理

外部からの開信号（リレー信号）がない場合、DQFシリーズ電動ボールバルブは動作電源の作用により全閉状態を維持します。このとき、表示板は全閉表示位置にある。

電気的指示スイッチ信号（リレー信号）出力はありません。開極電気信号が加わると内部の小型リレーが作動し、直ちに主電動機が伝達軸上の小歯車を同期回転させ、大歯車、主軸、ステンレスボールが同期回転します。 2 秒後、バルブ位置は全開位置になります。位置スイッチが作動すると、モーターの回転が停止し、電気的にロックされたままになります。同時に、電気信号はスイッチに触れたことを示します。スイッチ信号出力により、制御室の表示灯に対応する表示が表示されます。このとき、表示パネルは全開表示位置にあります。逆に、開路電気信号がなくなると、モーターは直ちに逆転します。 2 秒後、リバースリミットスイッチの作用によりモーターが停止します。このとき、バルブ位置は全閉となり全閉のままとなります。
