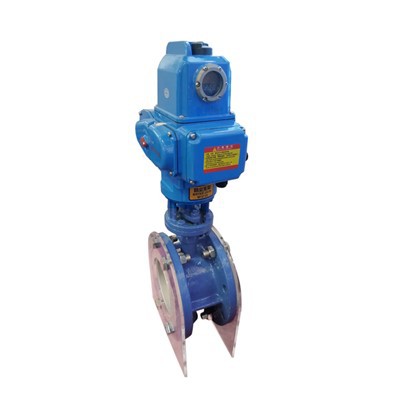

電動バタフライバルブ
製品の特徴
小型・軽量：容積・重量ともにバルブ製品の1/3です。
美しくて高級感のあるダイキャスト合金シェル。外観は上質で滑らかで、電磁干渉を軽減します。
完全な機能：オンオフタイプ（パッシブコンタクトタイプ）、比例制御タイプ、インテリジェント変調タイプ。
使いやすい：検査は不要です。オイルフリー、防錆、防水、あらゆる角度で設置できます。
複数の保護: 電気的制限、機械的制限、過熱保護、過負荷保護、温度低下保護。
さまざまな違反：5秒、8秒。15秒、30秒。50秒、100秒など。
CNC 調整: 高度に統合されたインテリジェント モジュール、デジタル設定、デジタル チューニング、高精度の自己診断、ポジショナーが不要、自動制御、1 台のマシンで複数の機能を実現。
安全保証：AC1500V耐電圧テストに合格し、Hクラスの高絶縁モーターにより本体と生産の安全性を確保します。
単相、三相、直流電源に対応しておりマッチングも簡単で、外部配線も簡単です。
爆発とは何ですか?
爆発を起こすための前提条件は、爆発性物質が酸素とある程度混合され、適切な点火条件下で化学反応を起こすことです。反応速度が音速を超えると爆発と定義されます。ある程度まで蓄積された爆発性混合物は突然爆発し、爆発波の形で破壊的な影響を引き起こします。
防爆とは何ですか?
上記の 3 つの条件のいずれか 1 つでも発生を制限すれば、爆発を防ぐことができます。多くの使用現場では、爆発性物質や酸素の存在を避けることが難しいため、発火源を制限する必要があります。電気機器は、機械の稼働中に表面温度が上昇したり、静電放電が発生したり、瞬間電流によって火花が発生したりして、潜在的な発火源となります。電気機器は、動作中に過度の表面温度や火花が発生しないように設計されています。したがって、耐圧防爆電気機器は潜在的な発火源にはなりません。
なぜ爆発が起きたのですか？
爆発とは、物質が物理的または化学的変化を経て突然ある状態から別の状態に変化し、膨大なエネルギーを放出することです。急速な速度で放出されたエネルギーは、周囲の物体に激しい衝撃と損傷を引き起こします。爆発には、爆発物、酸素、発火源の3つの条件を満たす必要があります。客観的に言えば、多くの産業現場は爆発条件を満たしています。爆発性物質と酸素の混合濃度が爆発限界範囲内にある場合、爆発源があれば爆発が発生します。
爆発の発生を防ぐには、上記の3つの必要条件を考慮する必要があります。必要条件の1つを制限すると、爆発の発生が制限されます。電気機器も潜在的な発火源であり、機械の稼働時に表面温度の上昇、静電放電、または瞬間電流による火花を引き起こします。設計の面では、耐火電気機器は、発火した爆発性混合物をシェル内に密封することができます。シェルは特に強力で、内部の爆発性混合物の爆発圧力に耐え、爆発性混合物がシェルの外部に伝播するのを防ぐことができます。したがって、耐火電気機器は、潜在的な発火源になることを防ぎます。
バタフライバルブの使用原理と設置手順
バタフライバルブの開度と流量の関係は、基本的に直線的に変化します。流量を制御するために使用する場合、その流量特性は配管の流動抵抗とも密接に関係しています。たとえば、2つのパイプラインに同じバルブ径と形状が装備されていても、パイプライン損失係数が異なる場合、バルブの流量は大きく異なります。
バルブが大きな絞り振幅の状態にある場合、バルブプレートの背面でキャビテーションが発生しやすく、バルブが損傷する可能性があります。一般的には15度外で使用されます。バタフライバルブが中開にあるとき、バルブ本体とバタフライプレートの前端によって形成される開口形状はバルブ軸を中心にしており、両側は異なる状態を形成します。一方のバタフライプレートの前端は水の流れの方向に移動し、もう一方のバタフライプレートの前端は水の流れの方向に移動します。そのため、バルブ本体とバルブプレートの片側はノズル状の開口部を形成し、もう片側は絞り状の開口部に似ています。ノズル側の流速は絞り側の流速よりもはるかに速く、絞り側バルブの下に負圧が発生し、ゴムシールが外れることがよくあります。
バタフライバルブの作動トルクは、開度やバルブ開閉方向によって値が異なります。特に大口径の横型バタフライバルブでは、水深や上下バルブ軸のヘッド差によって発生するトルクが無視できません。また、バルブの入口側にエルボを設置すると、偏流が発生し、トルクが増加します。バルブが中間開度にあるときは、流体トルクの影響で操作機構がセルフロックする必要があります。
パフォーマンス機能
1. このバルブは三偏心シール構造を採用しており、バルブシートとバタフライプレートの摩耗がほとんどなく、閉じたときに密閉機能がより強くなります。
2. シールリングはステンレス鋼製で、金属ハードシールと弾性シールの2つの利点があり、低温または高温の条件に関係なく優れたシール性能を発揮し、耐腐食性と長寿命という特徴があります。
3. バタフライプレートのシール面はコバルトベースの硬質合金表面処理が施されており、耐腐食性があり、長寿命です。
4. このバルブは双方向シール機能を備えており、媒体の流れ方向によって制限されず、設置時の空間位置の影響を受けず、どの方向にも設置できます。
構造上の特徴と用途
金属シールバタフライバルブシリーズ製品は、長寿命、省エネのバタフライバルブです。製品は、国家標準JB / T8527-97（金属シールバタフライバルブ）、GB / T13927-92（ユニバーサルバルブ圧力テスト）標準、およびその他のバルブ関連標準に準拠しています。この製品は、バルブ本体、バタフライプレート、シールリング、伝達機構などの主要部品で構成されています。その構造は、3次元偏心原理を使用して設計されており、弾性シールと硬質および軟質多層シールと互換性のある新しい加工技術により、バタフライバルブは操作中にトルク力を低減し、省力化と省エネ機能を実現します。これにより、耐腐食性、耐高温性、耐摩耗性の点でバタフライバルブの全体的な信頼性が保証されます。このバタフライバルブは、給排水パイプラインの流量を調整し、流体を遮断するための最良のデバイスとして、食品、医薬品、石油化学産業、発電所、製鉄所、工業環境保護水処理、高層ビルでの使用に適しており、
