ソフトシールゲートバルブ
概要
バルブにはさまざまな種類がありますが、ゲートバルブが最も広く使用されています。 ゲートバルブとは、閉鎖部材（ゲートプレート）が流路軸の鉛直方向に沿って移動するバルブをいう。 主にパイプライン上の媒体を遮断するために使用されます。つまり、全開または全閉で使用されます。 一般に、ゲートバルブを流量の調整に使用することはできません。 高温高圧だけでなく低温低圧にも対応でき、バルブ材質の違いにより様々な媒体に使用できます。 ただし、中間バルブは一般に、泥などの媒体を輸送するパイプラインでは使用されません。 ゲートバルブには次のような利点があります。
①流体抵抗が小さい。
②開閉トルクが小さい。
③媒体が双方向に流れるリングネットワークパイプラインでも使用できるため、媒体の流れ方向に制限がありません。 ④全開時のシール面はストップ弁に比べ作動媒体による侵食が少ないです。
⑤本体の構造が比較的単純で、製造工程が良好です。
⑥構造長が比較的短い。 ゲートバルブは多くの利点があるため、幅広い用途で使用されています。 一般にゲートバルブは、DN50以上の直径のパイプラインで媒体を遮断する装置として使用されます。 一部の小口径パイプライン（DN15～DN40など）でも一部のゲートバルブが残存します。 ゲートバルブにもいくつかの欠点があります。主に次のとおりです。
①全体サイズと開口高さが大きく、必要な設置スペースも大きくなります。
② 開閉プロセス中、シール面間に相対的な摩擦が発生し、摩耗や損傷が大きくなり、高温では傷が発生することもあります。
③ 一般に、ゲートバルブには 2 つのシールペアがあり、加工、研磨、メンテナンスが若干難しくなります。
④開閉時間が長い。 ゲートバルブにはさまざまな構造タイプがあります。 主な違いは、使用されるシール要素の構造タイプです。 シール要素の構造に応じて、ゲート バルブはいくつかの異なるタイプに分類されることが多く、最も一般的な形式はパラレル ゲート バルブとウェッジ ゲート バルブです。 バルブステムの構造に応じて、リフティングステム（上昇ステム）と回転ステム（非上昇ステム）ゲートバルブに分けることもできます。
製品構成
長年にわたって市場で使用されている一般的なゲートバルブは、漏れが発生したり、錆びたりすることがよくありました。 当社は海外技術を導入し、ソフトシールのゲートバルブを生産しています。 一般的なゲートバルブのシール性の悪さ、弾性疲労、錆びやすいなどの欠点を克服しています。 ソフトシールゲートバルブは、従来のゲートバルブの代替品です。 弾性ゲートプレートを使用してわずかな変形を補正し、良好なシール効果を実現します。 このバルブには、軽いスイッチング、信頼性の高いシール、良好な弾性記憶、長い耐用年数などの大きな利点があります。 広く使用できます。水道、下水、建設、食品、電気、医薬品、冶金、繊維、エネルギーシステムなどの流体パイプラインにおける注入の調整および遮断装置として使用されます。
ロッキング弾性シートシールゲートバルブ
防火用特殊弾性シートシールゲートバルブ
伸縮ロッド弾性シートシールゲートバルブ
コネクタ形状
接続端部の形状：平面フランジ、平面フランジ、リング接続フランジ、突合せ溶接端接続、ねじ接続、ソケット溶接接続、複合接続など、顧客の要件に応じてカスタマイズすることもできます。 溶接端は ASME B16.25 に従って製造されており、ユーザーはパイプの壁の厚さを指定する必要があります。

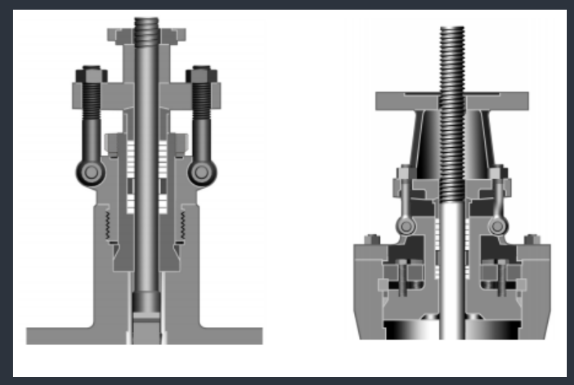

ボルト締めバルブボンネット用ミディアムフランジガスケットタイプ
ゲートタイプ
セルフシールバルブボンネット
標準梱包構造
このバルブは、標準として 50PPMVOC の低漏れを達成するように設計、製造、テストされています。 この記事は、ユーザーの特別な要件を除き、すべての鋳鋼および鍛造鋼のゲート バルブに適用されます。 バルブステム径の公差を大きくし、バルブステムの真直度やパッキン表面の平滑性を厳密に管理することで、バルブステムの長期低リーク化を実現します。
ダイナミックロードパッキング構造
バタフライスプリング圧縮によるバルブステムパッキン形状。 この形式は主に、バルブの切り替えが頻繁に必要な場所、または高温や圧力の変化が高い場所で、パッキンの消耗を補うためにパッキングランドの頻繁な調整を減らすために使用されます。 動的負荷パッキングランド この設計により、パッキンが継続的に圧縮され、長期にわたる変化する動作環境においても良好なシール性能が保証されます。 お客様の要件に応じて、さまざまなフィラーの種類と材料を提供できます。
スペーサーリング
スペーサーリングの上下にパッキンを組み合わせることで、効果的にパッキンを圧縮することができます。 液体・気体が漏れない場合、グリスを注入してパッキンの潤滑やバルブステム部の漏れを回復する構造です。
ウォーターシール
充填室は水密構造となっており、界面には0.6-1.6MPaの圧力の水が導入されます。 フリクションが少なくシール性も良好です。 システムを大気から隔離し、良好な気密性を確保できます。
