[JX-05M]
使いやすさと安全性の追求

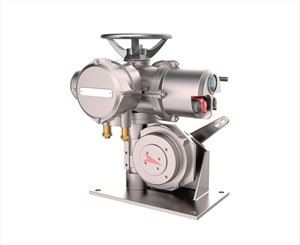

[JX-05M]型超小型バルブアクチュエータは、小径のグローブバルブやゲートバルブ用に開発された電動操作装置です。
バルブアクチュエータのパイオニアとして、長年の豊富な経験をもとにお客様のニーズに合わせて設計したアクチュエータです。
使いやすさと安全性を追求した結果、ハンドルを標準装備し、手動モードから電動モードへの切り替え機構は自動復帰機能を搭載。
特徴
自動復元
ハンドリングの質と安全性を追求した結果、マニュアルモードへの切り替えにはデクラッチレバー、電動モードへの切り替えには自動復帰機能を採用。 デクラッチレバーでマニュアルモードに切り替えハンドル操作後、電動モードに戻す必要はありません。 モーターを作動させると、自動的に電気モードに戻ります。
ウォームギア方式を採用。
動力伝達機構にウォームギアを使用したシンプルな構造。 ウォームギアを使用すると、電動モードと手動モードの両方でセルフロックが保証されます
ウォームギヤは高強度ブロンズ製。
ウェイトウェービング用に、ハウジングはアルミ合金製
マイクロスイッチは、トルクスイッチとリミットスイッチに使用されます。 充電部が露出しないので安全です。
間欠ギアにより、リミットスイッチの設定からのずれを防止します。
オプション機能
概要
停電時でもアクチュエータを動作させる方法としては、DCモータを使用する方法とエアモータを使用する方法が実績があります。 歴史的に、DCモータタイプのアクチュエータは、多くの発電所や上下水道システムの緊急遮断弁に使用されてきました。
DCモータの要求事項としての留意事項
1. バルブ特性に適した高始動トルク特性 2. ライン始動方式が適用可能なモータ ライン始動方式が適用可能なモータは、起動時の限流抵抗や開閉回路が不要なため、汎用DCモータに必要なため、回路を簡素化できます。
DCモーターの仕様
1. バルブ特性に適した高始動トルク特性 2. ライン始動方式が適用可能なモータ ライン始動方式が適用可能なモータは、起動時の限流抵抗や開閉回路が不要なため、汎用DCモータに必要なため、回路を簡素化できます。
1. 励磁型、自励・累積複合型
1. バルブ特性に応じた高始動トルク特性
2. ライン始動方式が適用可能なモータ ライン始動方式が適用可能なモータは、汎用DCモータに必要な始動時の限流抵抗やスイッチング回路が不要なため、回路を簡素化できます。
仕様
