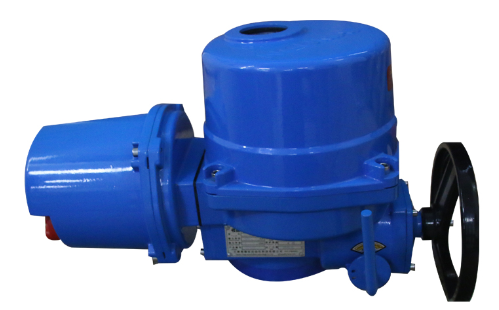

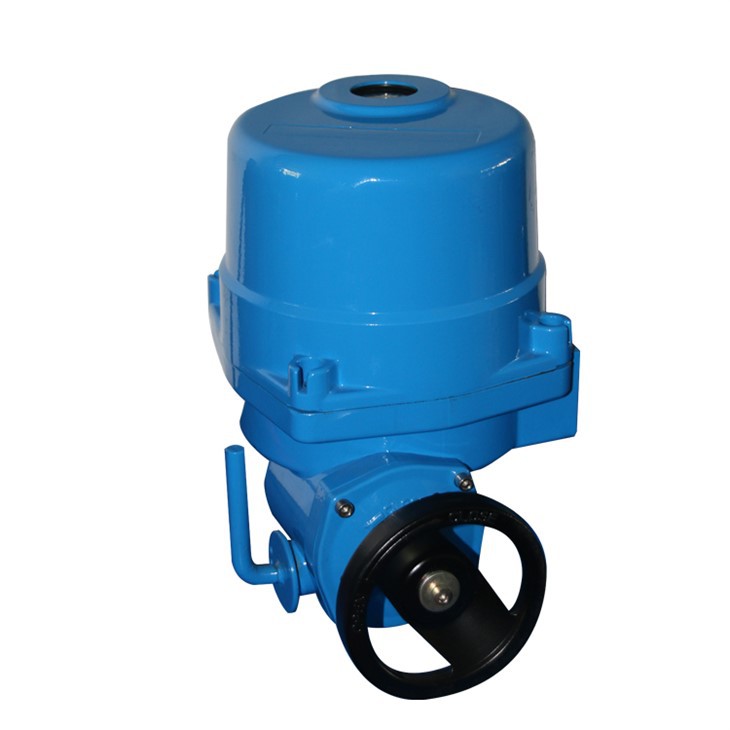

電動アクチュエータ
1、添付書類
標準エンクロージャは耐噴流性および防水性 IP 67、NEMA 4&6 を備えています。
2、モーター
かご型モーターはカプセル化されたタイプで、ストールトルクが高く、バルブの着座および着座解除時の固有力が低くなっています。アルミモーターには、内蔵の熱保護機能が組み込まれています。
3、端子接続と配線
端子接続は「WAGO」プッシュオンタイプで、配線接続が非常に簡単で手間がかかりません。電気配線回路は単相および三相電圧用に標準化されています。追加の端子はリクエストに応じて利用可能です。
4、内部部品の配置
内部の機械および電気部品はモジュール式の取り付け配置で設計されており、メンテナンスのために簡単に取り外すことができます。オプションのアクセサリを追加することも可能です。
5、リミットスイッチ
一対のリミットスイッチは、センターコラムに直接取り付けられ、センターコラムによって駆動される、シンプルで信頼性が高く、調整可能なカムプレートによって作動します。独自のカムプレート設計により、リミットスイッチのオーバートラベルが防止されます。
6、トルクスイッチ
100 N・m以上の電動アクチュエータには、過負荷保護用のトルクスイッチが取り付けられています。
7、ヒーター
天候や温度変化による結露を防ぎ、内部部品を清潔で乾燥した状態に保つために、すべての電動アクチュエータ内に 20 ワットのスペースヒーターが装備されています。

8、セルフロック機構

ウォームギア設計システムにより、すべての電動アクチュエータはセルフロック式です。

9、ハンドホイール

電動アクチュエータのハンドホイールのサイズが適切であれば、安全で効率的な緊急操作に十分な強度が確保されます。

10、マニュアルオーバーライド

レバーを引いてハンドホイールを回すと作動します。電源がオンになるとレバーは自動的にクラッチを切り、追加の安全機能としてハンドホイールは回転しません。

11、視覚位置インジケーター

視覚位置インジケータは、センタードライブコラムに直接取り付けられており、バルブの位置を視覚的に表示します。

12、エンドストッパー

開位置と閉位置（調整可能）にそれぞれ 1 つずつあり、オーバートラベル保護用です。

13、ポテンショメータ（オプション）

リクエストに応じて利用可能で、バルブ位置のリモート表示を提供および送信します。
