技術的条件と性能パラメータ

3.1電源：モーターは三相AC、380V（特別注文660V、440Vまたは220V）、50Hz（特別注文60Hz）です。コントロールライン電圧220V / 50Hz（特別注文60Hz）。リモコン電圧24VDC。

3.2作業環境

3.2.1周囲温度：-20〜+ 60℃（特別注文-60〜+ 80℃）

3.2.2相対温度：≤90％（25℃）

3.2.3可燃性/爆発性および非腐食性の媒体が存在しない場所の一般的な屋外タイプ。防爆製品はdIおよびdIIBT4で入手可能です。 dIは、炭鉱の採掘作業以外の作業面に適しています。 dIIBT4は工場で使用され、環境IIAおよびIIBのT1-T4グループの爆発性ガス混合物に適しています。（詳細はGB3836.1を参照）。

3.2.4保護レベル：屋外型と防爆型はIP55（カスタマイズ可能IP67）です。

3.3作業システム：10分という短時間（30分までカスタマイズ可能）

3.5主な性能パラメータ

人気ラベル: 電動クォーターターンアクチュエータ、中国、メーカー、サプライヤー、工場、購入、価格、見積り

タイプ	出力トルク（N・m）	出力スピード（r / min）	90°回転の動作時間（S）	最大ステム径（mm）	DZW型電気モデルとは	レート電流（KW）	定格電流（A）
DQW10	100	1	15年	28年	DZW5	0.12	0.57
DQW20	200	1	15年	28年	DZW5	0.12	0.57
DQW30	300	1	15年	28年	DZW5	0.12	0.57
DQW60	600	1	15年	42	DZW5	0.12	0.57
DQW90	900	0.75	20	42	DZW10	0.25	1.03
DQW120	1200	0.75	20	42	DZW10	0.25	1.03
DQW200	2000年	0.5	30	60	DZW15	0.37	1.38
DQW250	2500	0.5	30	60	DZW15	0.37	1.38
DQW300	3000	0.5	30	60	DZW20	0.55	2.2
DQW400	4000	0.5	30	60	DZW20	0.55	2.2
DQW500	5000	0.5	30	70	DZW30	0.75	2.62
DQW600	6000	0.5	30	80	DZW30	0.75	2.62
DQW800	8000	0.45	35	100	DZW45	1.1	4
DQW1000	10000	0.45	35	100	DZW60	1.5	4.12
DQW1200	12000	0.45	35	100	DZW60	1.5	4.12
DQW1600	16000	0.4	38	120	DZW90	2.2	5.25
DQW2000	20000	0.4	38	120	DZW90	2.2	5.25
DQW3200	32000	0.3	50	160	DZW120	3	7.9
DQW4000	40000	0.3	50	160	DZW180	4	8.87
DQW5000	50000	0.26	58	160	DZW250	5.5	12.05
DQW6300	63000	0.26	58	180	DZW350	7.5	15.6
DQW8000	80000	0.26	58	180	DZW500	10年	20.5
DQW12000	120000	0.24	63	220	DZW500	10年	20.5
DQW16500	165000	0.187	80	240	DZW650	11	24

設置寸法および外観寸法

DQW10〜DQW3200の外観寸法

image003(001)

タイプ	外観寸法
	A1	A2	A3	A4	B1	B2	φD	ΦD1	H1	H2
DQW10	80	98年	289	570	86	321	196年	250	110	526
DQW20
DQW30
DQW60
DQW90	100	115	371	590	102	425	230	365	126	638
DQW120
DQW200	125	150	371	590	120	425	300	365	160	704
DQW250
DQW300
DQW400
DQW500	160	195	371	590	115	425	358	365	197	770
DQW600
DQW800	160	195	515	810	115	516	358	470	197	885
DQW1000	200	248	515	810	135	516	430	470	215	895
DQW1200	200	248	515	810	135	516	430	470	215	895
DQW1600	200	248	540	830	135	660	430	550	215	930
DQW2000	250	292	540	830	170	660	540	550	270	1095
DQW3200	250	292	540	830	170	660	540	550	270	1095

DQW4000〜DQW16500の外観寸法

タイプ	外観寸法
タイプ	A1	A2	A3	A4	B1	B2	B3	φD	ΦD1	H1	H2
DQW4000	315	346	565	870	202	715	135	670	320	335	1325年
DQW5000	315	346	565	870	202	715	135	670	320	335	1325年
DQW6300	315	346	770	1170年	202	845	150	670	550	335	1430年
DQW8000	380	380	770	1170年	225	845	150	650	550	406	1486年
DQW12000	602	410	770	1107	235	845	150	1050	550	525	2027
DQW16500	696	422	770	1107	285	845	150	1100	550	590	2188

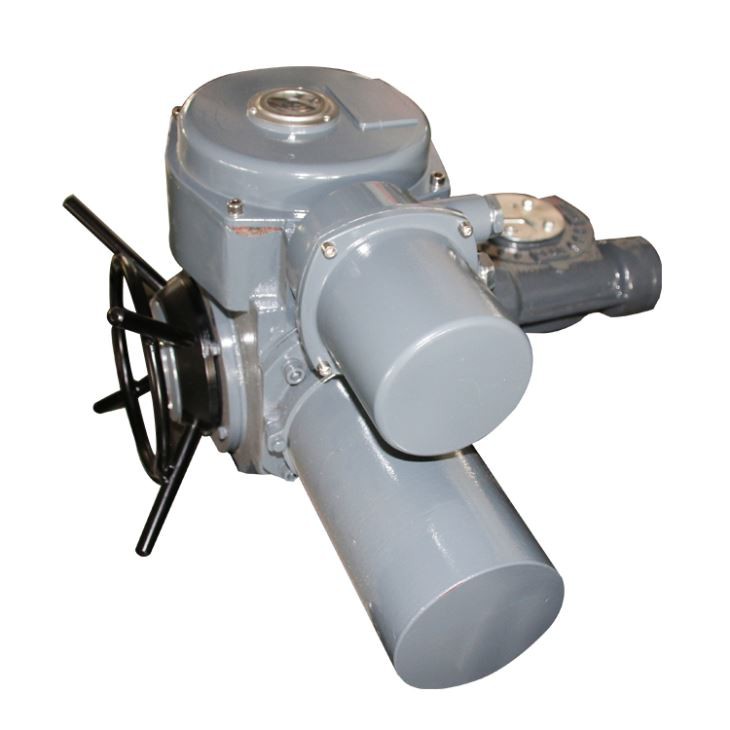

電動クォーターターンアクチュエータ
