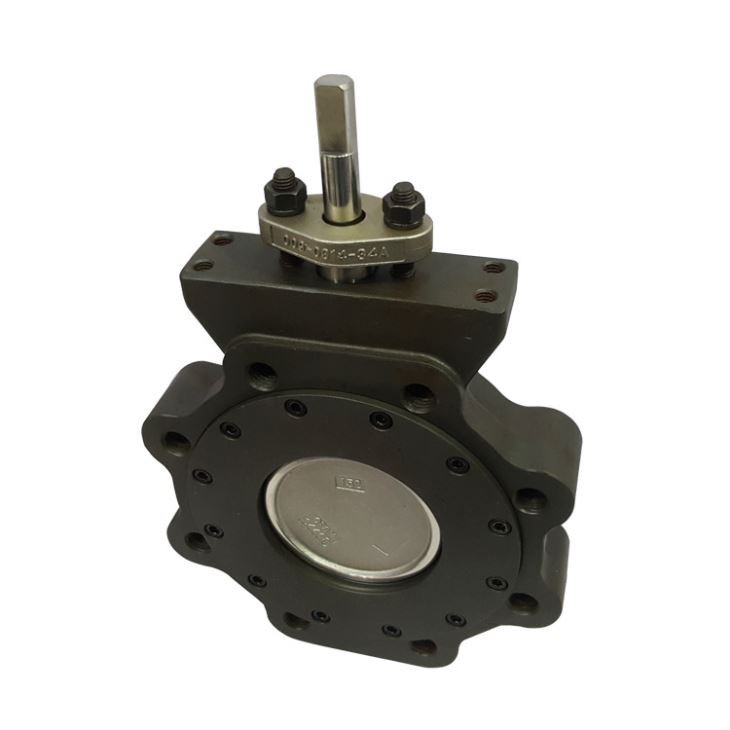

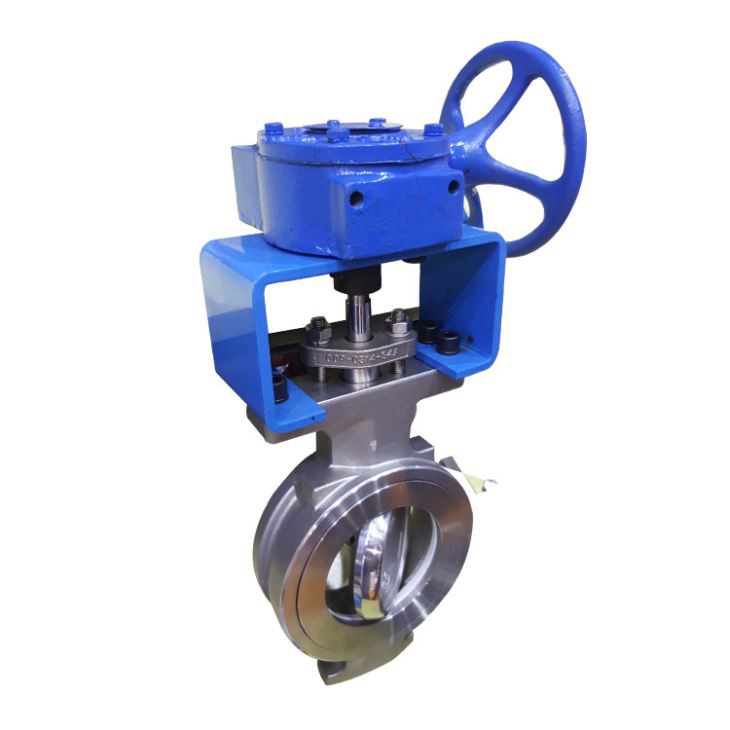

高性能バタフライバルブ

主な材料

シート材料と評価

人気ラベル: 高性能バタフライバルブ、中国、メーカー、サプライヤー、工場、購入、価格、見積り

図1ディスクオープン

図１では、ディスクとシートは係合していない。 この位置では、座席の肩は

シートは、シートキャビティの内側に陥没しており、固定溝領域内でガスケットとして機能する。 シートキャビティはプロセス流体からの露出から密封されており、シートを摩耗や摩耗から保護しています。 シートによって完全に密閉されているOリングも、プロセス流体への暴露から隔離されています。

図2ディスクを閉じる

自己作動型シール図2では、ディスクとシートが噛み合っており、プロセス流体は低圧下にあります。 シートタングよりも大きい直径を有するディスクの縁部は、シートの動きを半径方向外側に向け、それによってシートをキャビティの収束側壁に対して圧縮させる。 エラストマーのＯリングは、それがディスクによって圧縮されかつ平らにされるときにディスクとシートタングとの間に機械的な予荷重を与える。 これは真空から60 psigまででシールするための自己励磁モードです。 シートが半径方向外向きに動くと、シート肩部はキャビティ肩部から離れるように動き、キャビティをプロセス媒体に対して開く。

図3ディスククローズ

圧力作動シール（上流側のシート）ライン圧力が上昇すると、プロセス流体がサイドウォール領域に入り、シートの平行に配置されたサイドウォールと収束したサイドウォールに負荷をかけます。 座席およびキャビティの設計は、座席が下流側の側壁まで軸方向に動くことを可能にするが、その動きを制限し、その動きを半径方向内向きに向ける。 ディスク：ライン圧が高いほど、ディスクとシートの間のシールがきつくなります。Oリングは弾力性があるため、負荷がかかると曲がって変形し、負荷を取り除いた後に元の形状に戻ることができます。 熱可塑性材料ではなく、変形するのはゴムです。 フローシールとブレイに匹敵するこの動的シールは、高性能バタフライバルブの中では全くユニークです。

図4ディスクを閉じる

双方向の圧力作動型シール（下流側の座席）（場合によっては、行き止まり用にこの構成を作動させるために変更が必要になる場合があります）。 キャビティとシートの側壁は対称的に設計されており、シートの動きを拘束し、ディスクに向けて逆方向の線圧で動的にシールする。 円板の端は球の一部であり、シートは円板の端に向かって傾斜していて、どちらの方向にもパイプラインの圧力でシールされています。推奨設置方向は図3のように "SUS"（シート上流）です。
